はじめに
物撮りは普段作業用として使っているテーブル上を片付けて撮影ブースにして
いますが、以前から少々手狭に感じており、最近天板を拡張、スタンド無しで
背景紙等の高さを変更できる仕掛けなど快適に撮影できる環境を整えました。
撮影時には廃棄予定だったモニターアームを再利用し、モバイルモニターを
取り付けてカメラからの画像を出していますが
関連記事
モバイルモニターをモニターアームに設置 アルカスイス互換
[計測レビュー] Ulanzi タブレットホルダー U-Pad III アルカスイス互換
もっとアームが長く、使いやすい物が欲しくなり、アマゾンで
見繕っていた物は気が付いたら販売終了。
同じ物と思われるモニターアームのみも発見したのですが、現在使っている
ポールとは直径が合わないため結局クランプ、ポール、モニターアームを
ばら売りで購入しました。
最終的に700mm近く伸びるアームになり、アルカスイス互換クランプを取付予定。
取付けました
モバイルモニターをモニターアームに設置 その2 アルカスイス互換 (1年ぶり2回目)
まず、今回は天板にポールを立てるためのクランプについてです。
Suptek 汎用 PCモニターアクセサリ デスククランプ テーブル取り付け用 C字型 10cmまで MD6J [Amazon]
【商品仕様】suptekのデスク式モニターアームに適用し、口幅は10cmで
ほとんどのデスクに簡単に取り付けます。
【材質】耐久性のあるスチールで作られた調節可能な固定クランプはネジで
取り付け、テーブルのような平らな面にしっかりと固定するように
設計されています。
【キズ防止】柔らかいゴムの保護パッドが付き、デスク表面を傷から守ります。
【実用機能】C字形でより快適なマイクセッティングが可能で、店舗、家族
ステージ、スタジオ、放送、テレビ局などの場所で使えます。
※販売ページより
パッケージと付属品
段ボール箱入り。
大分くたびれて穴も開いていましたが、壊れるような物でもないので
中身は無事でした。
箱サイズは約100x110x高さ120mm
内容物は2分割されたクランプ本体とポール取付用ビスが3本、3mmと5mmの
六角L型棒レンチ。
なお、説明書は入っていません。
外観と付属品
クランプ上側、デスク天板の上に出てポールが付く方。
デスク天板の表面にあたる部分にはクッション材が貼られています。
また、大きい穴が沢山開いてい面は下側のクランプをねじ止めするのですが
この穴を利用して直接壁や柱にも固定できそうな感じ。
クランプ下側で、デスク天板下に来る方。
先ほどのL型パーツの穴がたくさん並んでいるセンターの2か所で固定します。
付属の3mmと5mmのL型レンチ、左の細い皿ビスは別売りのポール固定用で
M5x18mmが3本。
右の太い2本はM8x12mmでクランプ組み立て用で先の画像、クランプ下側に
ねじ込んであった物。
組み立て
組み立ては縦のセンター2か所のねじ穴を用いて行い、クランプする板の厚さにより
3種類のバリエーションがあります。
手持ちの材木にクランプして下から見た所。
すでにポールが付いていますが、上からはこんな感じになります。
ここからはクランプの組み立てでまずは一番上(狭くした時)で、クランプ間が
最大76㎜程度まで。
次に中間位置、91mm程度まで。
一番下(広くした時)、実測では約106mmまで広がりますが、販売ページでは
100mmまでとなっています。
寸法
各部寸法
横からは先ほどの組み立てで使用した縦のセンター以外にも穴が開いており
天板にクランプするとその分狭くなるので、自分の場合は天板下へ縦に柱を
増設し、この穴を利用して一番上の3か所と一番下両脇2か所の計5か所へ
M6ボルトを用いてねじ止め、がっちりと固定できました。
上面、ポール取付部分。
側面からで厚さなど。
クランプ下側で、穴はすべてM8のネジ山が切られています。
側面からで厚さなど。
クランプ時、裏から天板に押し付ける部分の寸法。
なお、クランプを組み立てた状態での重さは1,010.5gでした。
最後に
肉厚が十分あるため頑丈で板にクランプするだけでなく、上のみで沢山
開いた穴を利用してボルト止めでも使える所が気に入りました。
次回はこれに取付けるポールです。
次回

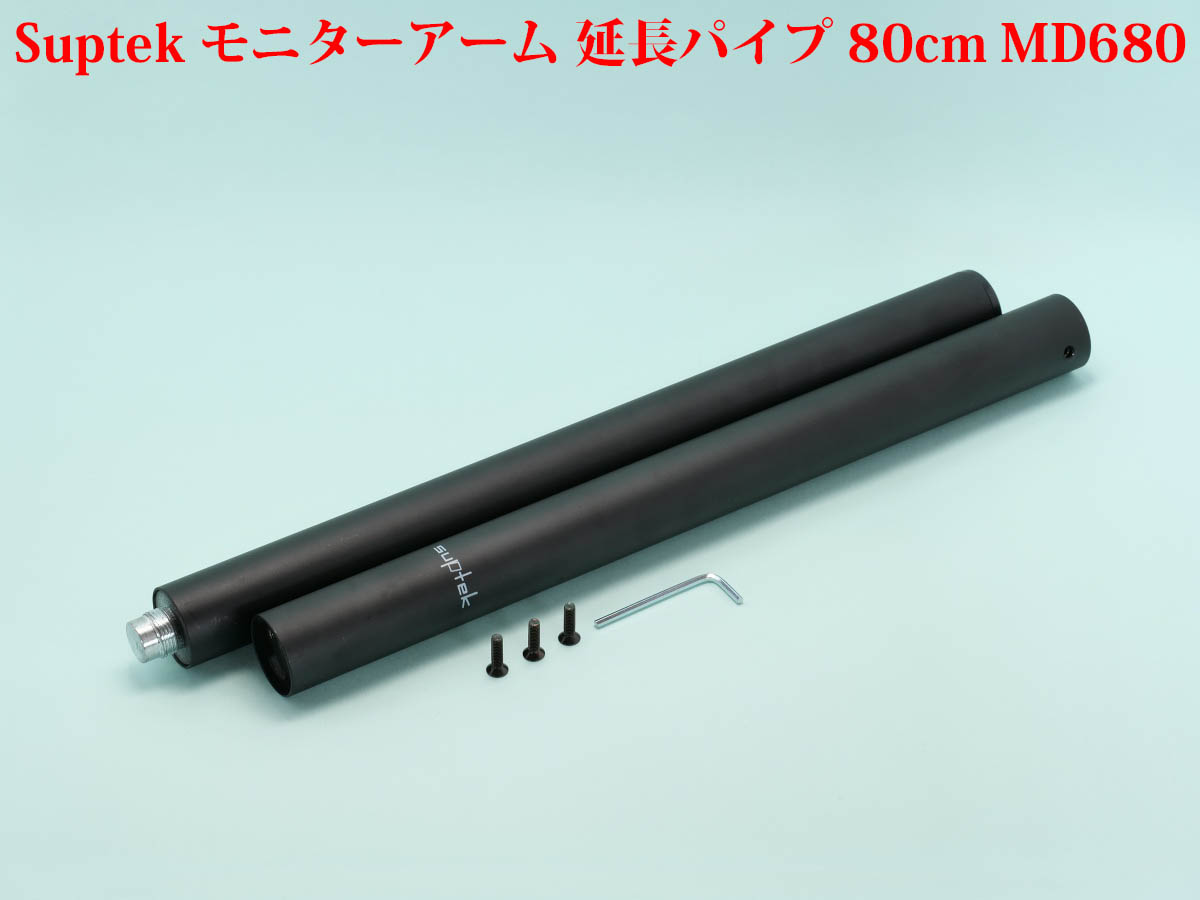

[計測レビュー] Suptek モニターアーム用延長パイプ MD680 80cm
