はじめに
前回カメラでの物撮り時に画像をモバイルモニターに出力して使いたいと
kksmart 13.3インチ NK-133 を取り上げましたが
関連記事
[レビュー] kksmart 13.3インチ モバイルモニター NK-133 購入 (物撮り用)
kksmart 13.3インチ モバイルモニター NK-133 [Amazon]
モニターにはカメラからのHDMIケーブルが繋がり、別に電源ケーブルも
繋がっていて、ある程度高い所に置きつつも自由に動かしたい。
スタンドや自立式一脚に載せてもいいのですが、できれば浮かせたい。
そこで廃棄予定でPCモニターの重さに負けてしまう貧弱なモニターアームを
再利用する事としました。(モニターアームは生産終了品)
取り付けるモバイルモニターは実測393gと軽いので大丈夫でしょう。
ところが購入したモバイルモニター裏面にはモニターアームのVESA規格取付け用
ネジ穴が無く、普段は外しておきたいので別の取り付け方法にしましょう。
モニターのホルダーを用意
モバイルモニターを保持するのにタブレットホルダーを使う事にします。
アルカスイス互換のクランプに取付けできるタイプならば三脚などにも
簡単に載せられるので早速アマゾンで物色。
SWFOTO PC-01タブレットブラケット は背面と底面両方でクランプできるので
いいと思いつつも
SWFOTO PC-01タブレットブラケット金属固定クリップARCA-SWISSの標準ダブテールダブテール三脚専用撮影ブラケット、95-230m幅のタブレットに適応します [Amazon]
背面のクランプする部分が長く、ある程度高さ調整もできそうな
Ulanzi タブレットホルダー 三脚用 U-Pad III [Amazon]
に決定、購入です。
関連記事
[計測レビュー] Ulanzi タブレットホルダー U-Pad III

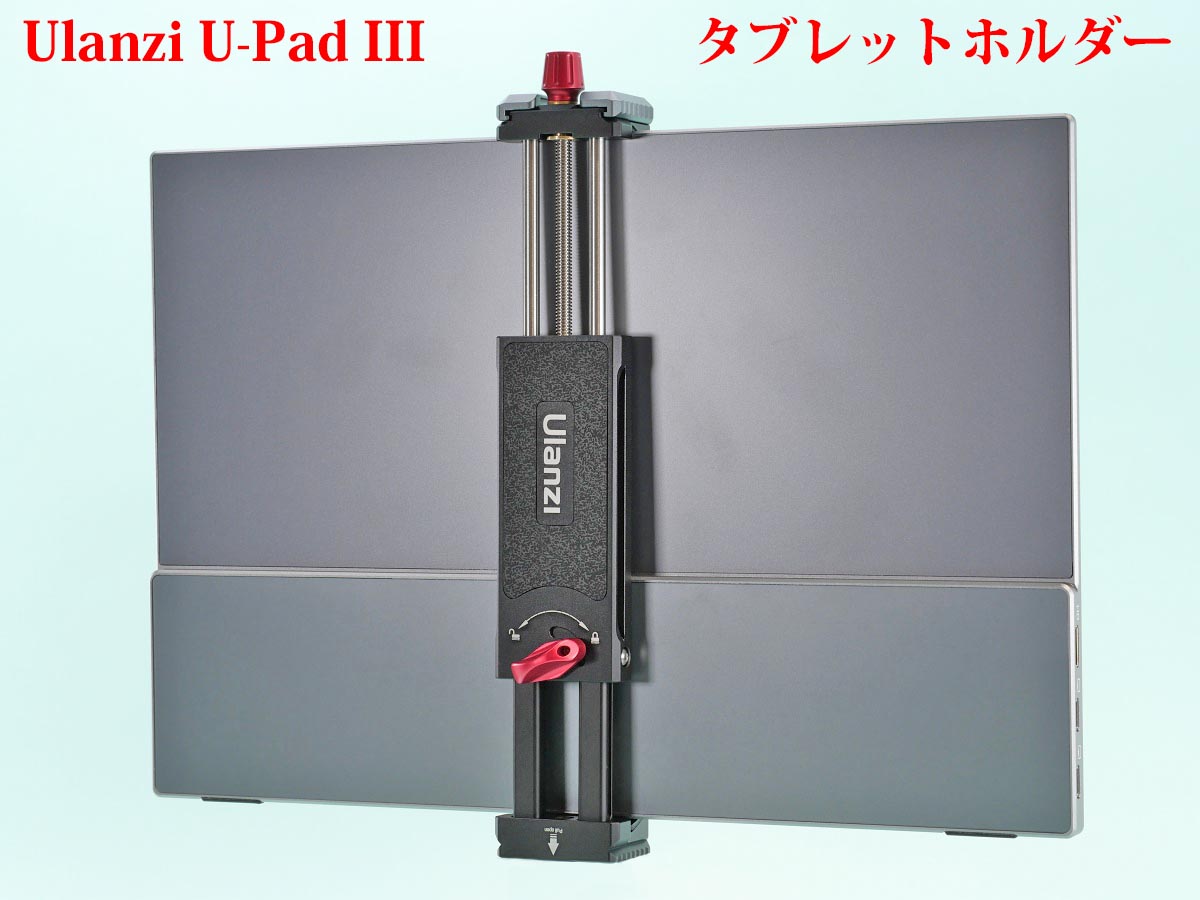

背面でクランプした所。
モニターアームの加工
大した加工はしていないのですが、モニター取付け用のVESA規格になっている
一か所の穴を拡大し、1/4インチのボルトが通るようにして、そこに手持ちの
Neewer 製クランプをボルト止めしただけ。
関連記事
[レビュー]025 Neewer アルカスイス互換クランプ、プレートセット
Neewer 1/4インチクイックシュープレートアダプタークランプ 1/4-3/8インチスクリューとバブルレベル付き [Amazon]
裏側
ボルトは手元にちょうどいい長さがなかったのでホームセンターで購入。
1/4インチ、長さ12mmの物へ緩み止めでワッシャーとスプリングワッシャーを
入れてあります。
ワッシャーとスプリングワッシャーは6mmの物を使用。
スプリングワッシャーはスッとは入りませんがねじ込めば入りました。
※後日1/4インチ用を購入。
レンチは10mmで大丈夫。
また、このVESA規格のモニター取付け部はボールマウントになっているので
ある程度上下角も変える事が出来ます。
関連記事：物欲、雑記帳
別の場所へモバイルモニターを付けるのにアーム長50cmのモニターアームが欲しくなり
無駄にヘビーデューティーな物を購入。
やはり同様にアルカスイス互換クランプを装着しています。
[レビュー] PERLESMTIH モニターアーム 耐荷重45kg 付属品や組付け、寸法など PSMFK6
タブレットホルダーの取付け
Ulanzi タブレットホルダー 三脚用 U-Pad III をクランプした所。
このタブレットホルダー裏には長さ調整用のロックノブが飛び出ているので
クランプ時にVESA規格のプレートと干渉するかと心配でしたが
真横から見てみると、干渉しているようで
真ん中がへこんでいるのでセーフ。
もちろんモバイルモニターのクランプもOK。
そして、モニターアームに無事固定完了。
モバイルモニター正面から。
これで向きを変えたり、前後に動かしたりとスムーズにでき
外して三脚などへも載せる事が出来ます。
配線
モバイルモニターは自分の左に置いて端子口も左側、カメラや撮影ブースは右側
さらにカメラとの接続が付属のケーブルでは短いのもあって別に購入。
変換を使う事でひどい画質劣化や画像が出ないなんて事では困りますが
きちんと映ればケーブルを引っ掛けた時など、他にも対策していますが
変換部分から抜けて機材が保護できればいいな、という考えです。
結線は以下の通り。
カメラ(マイクロHDMI端子)
↓
①マイクロHDMI→フルサイズHDMI変換(カメラがフルサイズHDMI端子ならば不要)
↓
②フルサイズHDMIケーブル
↓
③フルサイズHDMI→ミニHDIM変換
↓
モバイルモニター
④電源供給専用ケーブルはU字型のUSB-C：USB-Aケーブルを使用。
関連記事内ではプラグ部分やケーブル長の寸法を計測しています。
①カメラのマイクロHDMI→フルサイズHDMI変換は
関連記事：物欲、雑記帳
[採寸] UGREEN Micro HDMI to HDMI 変換延長ケーブル 20cm 20134JP
②フルサイズHDMIケーブルは引廻しが楽かとやわらかタイプで2mの
バッファロー HDMI やわらか ケーブル 2m ARC 対応 4K × 2K 対応 【 HIGH SPEED with Ethernet 認証品 】 BHDY20BK/N [Amazon]
※1.0/1.5/2.0mのバリエーション有り
関連記事：物欲、雑記帳
[採寸] バッファロー HDMIケーブル やわらかタイプ BHDY
③下画像上側、モニターへのミニHDMI入力はL字端子の変換アダプターを使いフルサイズの
HDMIケーブルで接続。
関連記事：物欲、雑記帳
[採寸] Access【左L型】ミニHDMI(オス)to HDMI(メス)変換ケーブル
④下画像下側、電源はU字型のUSB-C：USB-Aケーブルを接続します。
UGREEN U字 USB Type Cケーブル3A 急速充電 ナイロン編みQuick Charge 断線防止 Xperia、 Galaxy S10 S10E S9 S8 Plus Note 10 9 8、LG V40 V30 V20 G7 G6 G5などとの互換性あり 2m [Amazon]
※1.0/2.0mのバリエーション有り 、データ転送もできます。
関連記事：物欲、雑記帳
UGREEN U字 USB Type Cケーブル ナイロン編み [Amazon]
前から見ると接続部分もすっきり。
そして、裏側はダイソーのコードフック、φ5mmまで丸型18個入り や
ELPA コードクリップ PE-700H アンテナ線5C用6個入り [Amazon]
を用いてモニターを前から見て右よりで下へケーブルが出るようにしました。
最後に
普段使わない時はモバイルモニターを外しておいて、使う時だけ設置
撮影時にはカメラ位置によってアームを伸ばしたり、向きを変えたりと
カメラからのHDMIケーブルが少々邪魔になるものの、やはり大きな
画面で見る事ができるのはいいものです。
撮影物の細かい位置調整がしやすく、ピント位置やホコリなども
その場でわかって撮り直しが減り、効率アップ。
お高いモニターアームならばモニターの重さに合わせて設定しておき
スムーズに高さ調整もできますがまあそこまではいいとしましょう。
捨てようかと思っていたモニターアームが再利用できてなによりです。
Ulanzi タブレットホルダー 三脚用 U-Pad III
購入価格税込み￥4,888-489(プライム会員値引き)=4,399
kksmart 13.3インチ モバイルモニター NK-133
購入価格税込み￥18,990-2,500(クーポン値引き)=16,490
ELPA コードクリップ PE-700H アンテナ線5C用6個入り
購入価格税込み￥305-
