はじめに
物撮りは普段作業用として使っているテーブル上を片付けて撮影ブースにして
いますが、以前から少々手狭に感じており、最近天板を拡張、スタンド無しで
背景紙等の高さを変更できる仕掛けなど快適に撮影できる環境を整えました。
撮影時には廃棄予定だったモニターアームを再利用し、モバイルモニターを
取り付けてカメラからの画像を出していますが
関連記事
モバイルモニターをモニターアームに設置 アルカスイス互換
[計測レビュー] Ulanzi タブレットホルダー U-Pad III アルカスイス互換
もっとアームが長く、使いやすい物が欲しくなり、アマゾンで
見繕っていた物は気が付いたら販売終了。
同じ物と思われるモニターアームのみも発見したのですが、現在使っている
ポールとは直径が合わないため結局クランプ、ポール、モニターアームを
ばら売りで購入しました。

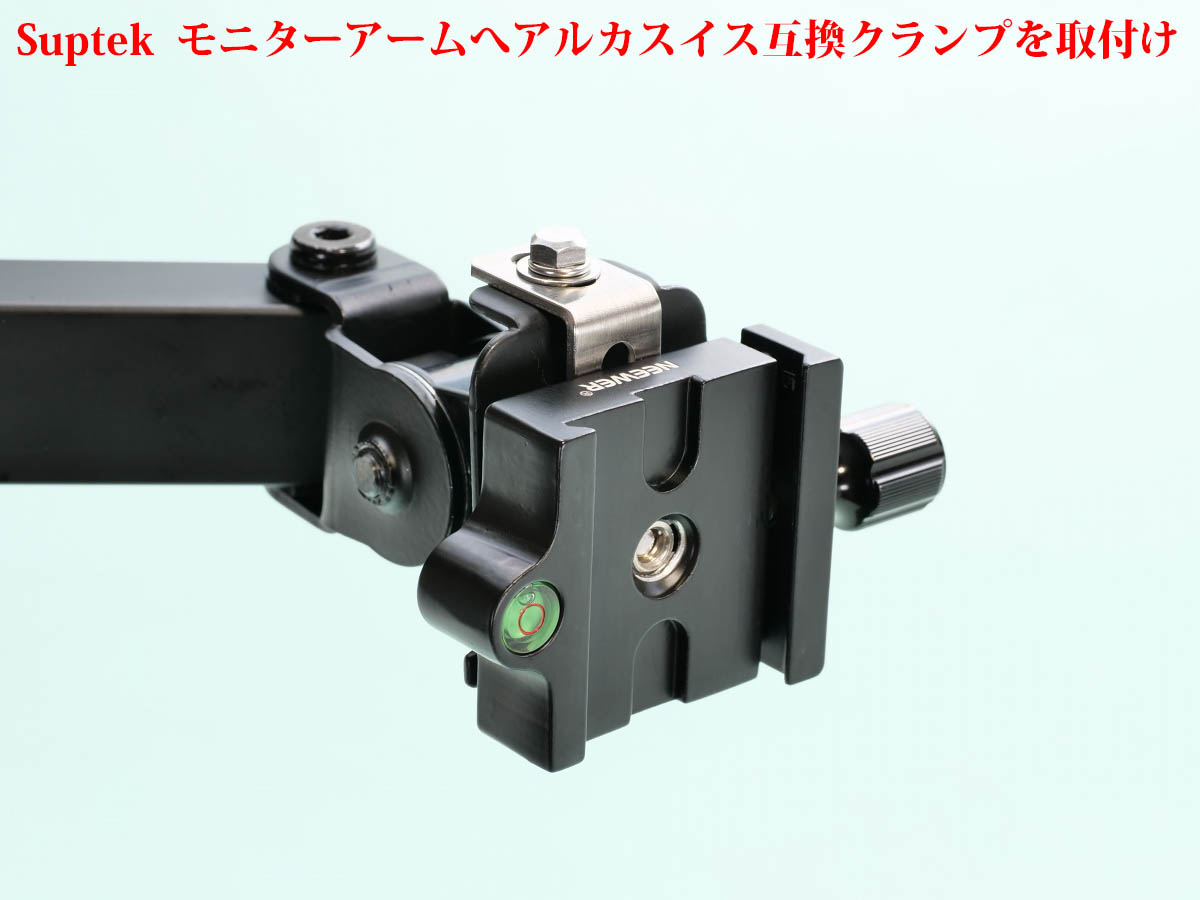

最終的に700mm近く伸びるアームになり、アルカスイス互換クランプを取付予定。
取付けました
モバイルモニターをモニターアームに設置 その2 アルカスイス互換 (1年ぶり2回目)
前回のデスククランプ、延長ポールに続き
関連記事
[計測レビュー] Suptek モニターアーム用デスククランプ MD6J 10cmまで
[計測レビュー] Suptek モニターアーム用延長パイプ MD680 80cm
今回はポールに取り付けるモニターアームです。
Suptek 支柱取付け 6軸 シングルモニターアーム 調節可能 VESA規格75-100mm MD6ARM3 [Amazon]
・互換性：suptekの13-27インチのモニタースタンドに対応し、モニターの耐荷重は
10kgです。センターポールの直径：3.5cm VESA規格：75×75mm-100×100mm
最大延長：71cm
・デザイン：高品質なアームは伸び縮みできるし、傾斜できるし、
360°横から縦まで回転できます。
・動的：モニターアームの調整が簡単で、より快適で人間工学的な位置で
作業できます。だから首や目の負担を減らします！
・パッケージの内容：6軸シングルモニターアーム×1、取り付け部品×1
VESAパネル×1。（説明書がありません。）
※販売ページより
パッケージと付属品
箱サイズは約350x157x高さ53mm
内容物はモニターアーム本体と
モニター取付用ビスやワッシャー、スペーサー、ケーブル通し、工具類など。
説明書は付属しません。
L型六角棒レンチは3,4,5,6mmが付属。
L型六角棒レンチ以外の付属品を個別に。
M4x30mmと12mmが各4本、M4ワッシャーが4個、ケーブル通しが4個。
30mmという長いネジが付属していますが、モニター裏へのVESAパネル取付時には
ネジ穴の深さを測って適切な長さのネジが無ければ別途購入、使用して下さい。
長すぎるネジを使うとモニターを破壊する事があります。
モニター裏へVESAパネル取付時に段差や配線のコネクター類をクリヤーするための
スペーサーが2種類各4個にVESAパネル固定用ネジと袋ナットが各1個。
モニター裏に取付けるVESAプレートが1枚で厚さは1.6mm。
組み立て
ポールに差し込み、好みの高さで付属のレンチにて締め込み固定します。
VESAプレートをモニター背面に取り付け後、設置したモニターアームに装着
しますが、モニター無しで説明。
モニターアーム先端のVESAプレートブラケットにプレートを上から差し込み
抜け防止に上へ出たネジの頭に袋ナットをねじ込むだけ。
ですが、下画像右下①のように隙間ができる場合は②のネジをもう少し右に
ねじ込めばプレートが下に下がります。
モニター無し状態でこんな風になります。
自分が購入した物は先端、VESAプレート上下の首振りとポール付け根左右の
動きにガタがありました。
また、付属しているケーブル通しはアームの上/中段へ下向きに取付けると
下のアームに干渉してしまいます。
寸法
アームのサイズや畳んだ長さなど。
アーム幅
縮長と伸長
先端のVESAプレートブラケット
上画像上端に付いているVESAプレート抜け防止固定ネジ
VESAプレート
VESA規格：75x75mm-100x100mmに対応
厚さは1.6mm
関節の硬さ調整
各関節は固めになっていますが、自分の場合は軽いモバイルモニターを取り付ける
のである程度軽く動くように調整。
また、グリス類は一切塗布されていなかったため、調整ついでに分解して
グリスアップしておきました。
各関節は付属のL型六角棒レンチでサイズは合いますが、ボルトが固く
締まっているので信頼できるもっと長いレンチ等を使うことをお勧めします。
また、ボルトの頭を舐めないよう慎重に行ってください。
③の部分にはM8用ワッシャーを追加した方がいいと思います。
使い勝手を改善
高さ調整はポールへの固定位置を上げ下げしなければならないのですが
滅多にはしないものの、いちいちレンチを出して来るのも面倒なので
クランプレバーに交換しました。
サイズはM8x20mm
Akozon M8 16-60mmクランプレバー機械調節可能ハンドルロック外部雄ねじノブ(M8*20) [Amazon]
さらにVESAプレートブラケット部分はネジの締め付け具合をすこし緩めに
しておけば上下に首を振る事ができますが、一応ロックできるようこちらも
クランプレバーに交換。
こちらはカインズホームの店頭で見かけたので購入しました。
サイズはM8x30mm(長さは32mmでもOK)
クランプレバーはレバー部分を引き上げるとフリーになって回せ
下せばロックされるので狭い所でも回すことができます。
最後に
重さは1,562gでずっしりとしていて、販売ページには耐荷重10kgと書かれて
いるものの、そこまで重いモニター用にはお勧めできません。
アームが長く伸びるので先端に1kg程度の軽いモバイルモニターを取付けた
だけでも少し垂れ下がりました。
ただ、このメーカーのいい所はアームやその他クランプ、ポールのみをバラで
買える所で、アームはもっと短い物もあり、ポール径は一般的なφ35mm
なので現在使っているポールに追加なんてこともできるのです。
suptek 支柱取付け シングルモニターアーム MD6DB [Amazon]
suptek 支柱取付け デュアルモニターアーム MD6SB [Amazon]
Suptek 汎用 モニター VESAパネル アクセサリ MD6TB [Amazon]
次回はこのモニターアームにアルカスイス互換クランプを取付けしてみます。
続き
モバイルモニターをモニターアームに設置 その2 アルカスイス互換 (1年ぶり2回目)
Suptek 支柱取付け 6軸 シングルモニターアーム 調節可能 VESA規格75-100mm MD6ARM3
購入価格税込み￥2,600-
クランプレバー M8x20mm
購入価格税込み￥720-
クランプレバー M8x30mm
クランプレバー M8x32mm
購入価格税込み￥780-
Suptek 汎用 PCモニターアクセサリ デスククランプ テーブル取り付け用 C字型 10cmまで MD6J
購入価格税込み￥1,600-
Suptek モニタアクセサリ モニターアーム 延長パイプ 80cm MD680
購入価格税込み￥1,300-
